互感器、电能表接线和原理讲解

1、电压互感器V/V接法

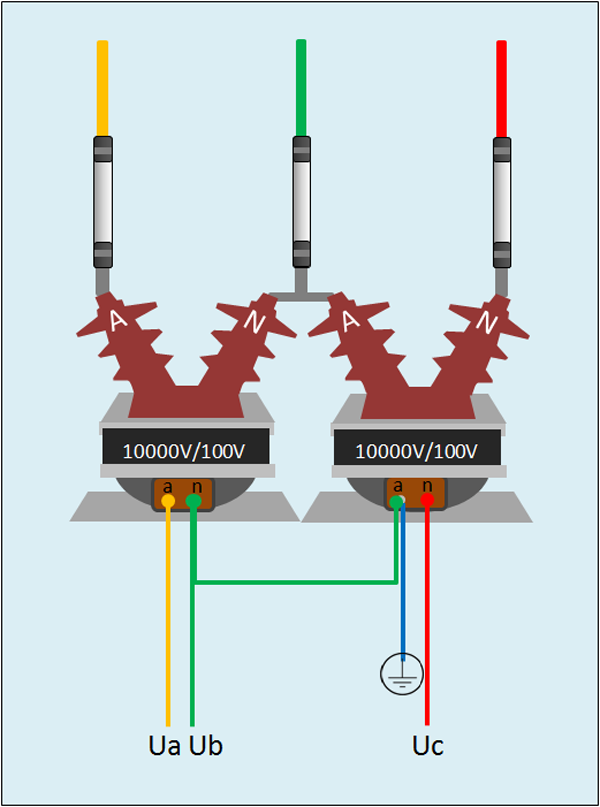

V/V接法原理图






V/V接法3D示意图


2、电压互感器Y/Y接法

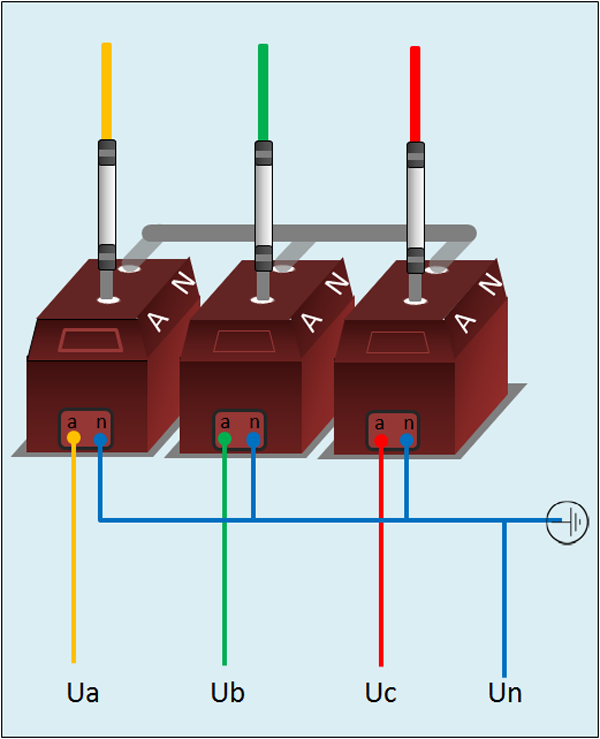

Y/Y接法原理图






Y/Y接法3D示意图


3、电流互感器不完全星型接法

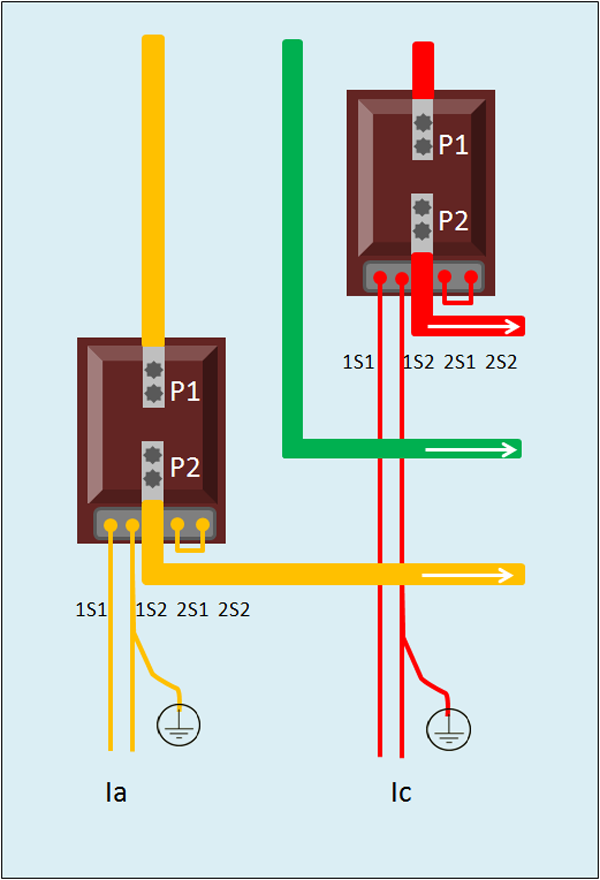

电流互感器不完全星型接法原理图






电流互感器不完全星型接法3D示意图


4、电流互感器星型接法




星型接法原理图（适用10kV以上）






星型接法原理图（适用400V）

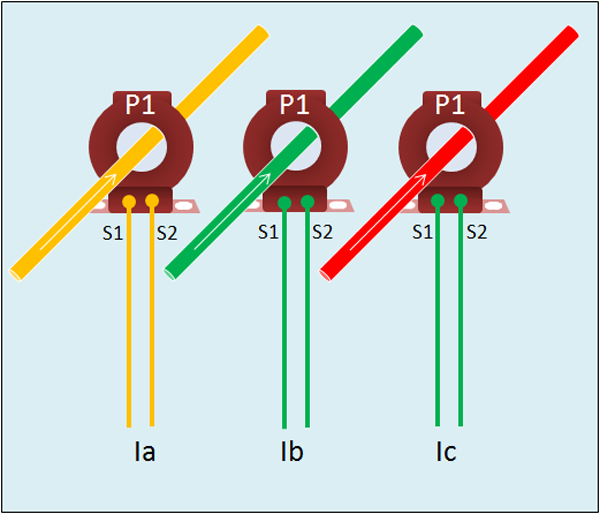

星型接法3D示意图（400V）


5、电能表接线示意图

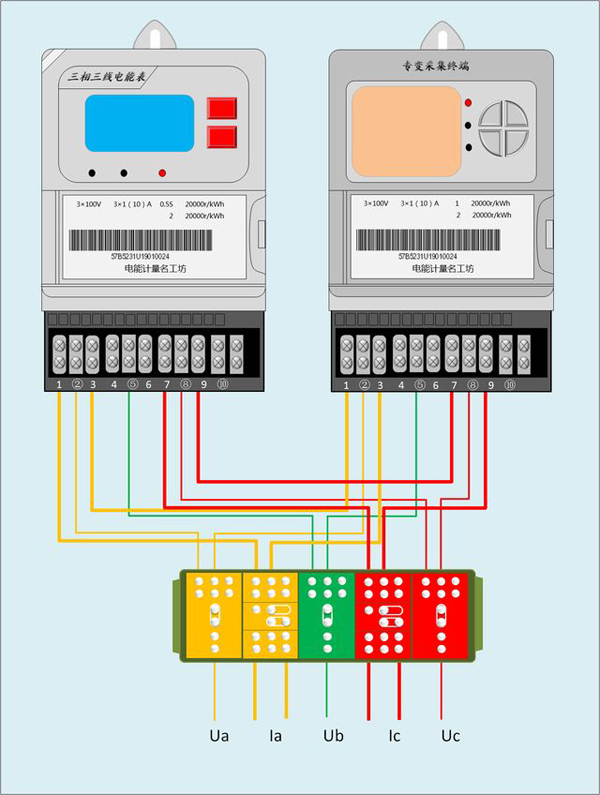

三相三线电能表组合接线示意图

（3*100V电能表+3*100V专变采集终端）

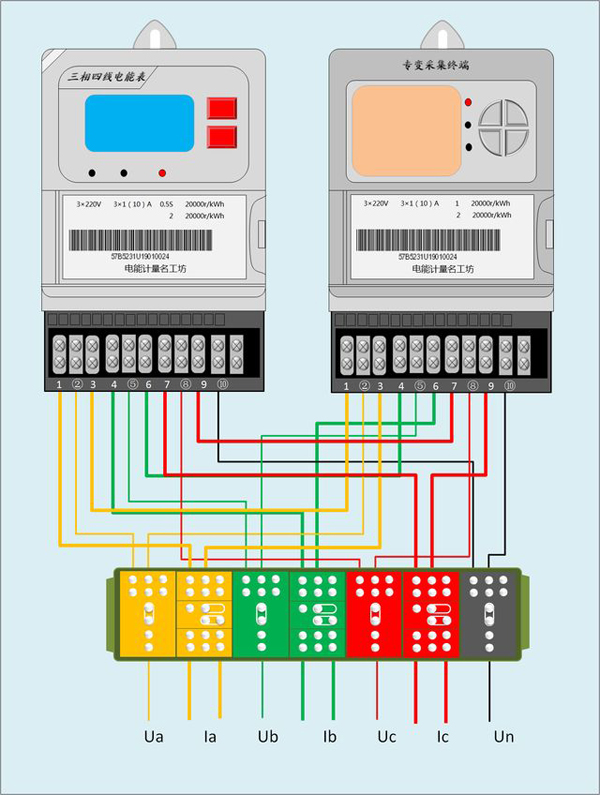

三相四线电能表组合接线示意图

（3*57.7V电能表+3*100V专变采集终端）






三相四线电能表组合接线示意图

（3*220V电能表+3*220V专变采集终端）


特殊说明
400V电流互感器不需要接地，只有10V及以上的电流互感器非极性端才须接地。在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。
